星恪智能照明

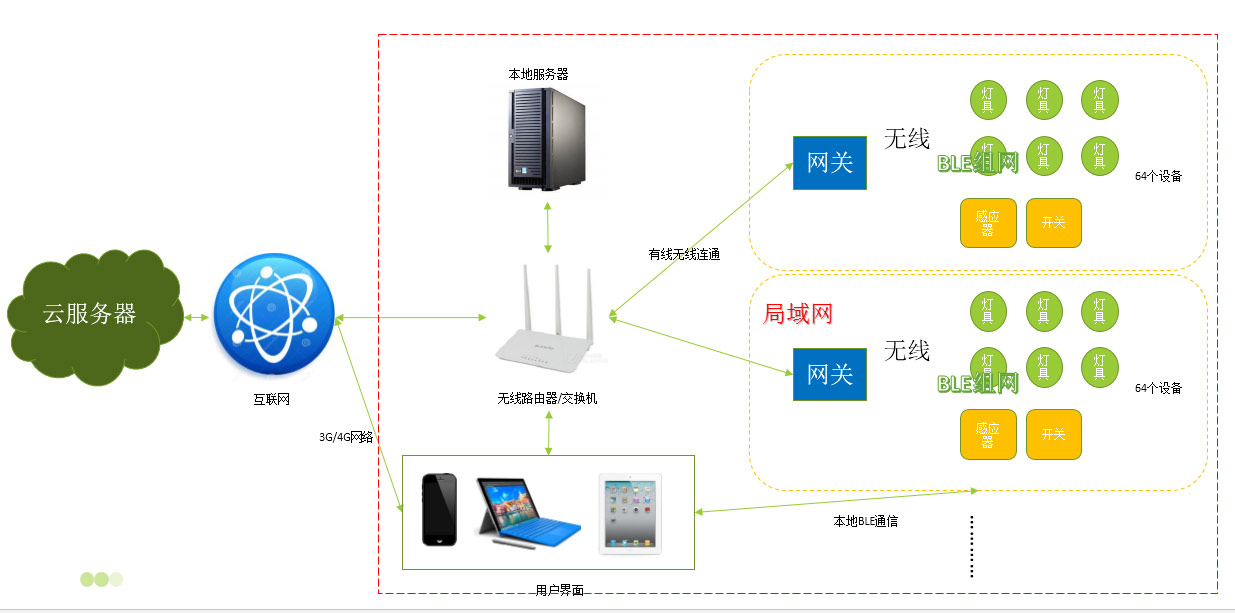

系统结构

设备功能定义

服务器功能定义

控制系统有本地服务器，如果客户允许，同时使用云端服务器储存数据

本地服务器有一定控制功能，云端服务器只负责数据的储存和下载（将来会有数据分析能力），没有任何控制功能。

感应器功能定义

人体感应——可以感测到人并发送信号到蓝牙组网

光感应——可以测量自己区域内照度，并定时发送信号到蓝牙组网

开关

储存开关数据，在被触动后，发送信号到蓝牙组网

网关功能

储存所有该组网内硬件的操作记录

将该储存的数据与服务器同步

将本地服务器的发给改组网灯具的TCP/IP命令转发给灯具，并记录数据

接受组网内感应器、开光信号，分析后发送灯控指令给到灯具

控制系统功能概述

调试功能

*实现灯具和图纸匹配功能

*设置控制场景

*设置时间控制

实时照明监视

*地图显示功能

*组网列表显示功能

局域网内手动集中控制灯具

照明与感应器、开关联动

设备管理

故障报警

数据统计（包括用电量数据和使用数据）

用户权限设定以及管理

系统需要支持Windows，Android和IOS.

系统要有扩展能力，如果有其他设备开放API，我们系统可以定制接入控制

调试功能

实现灯具和图纸匹配功能

*根据施工图纸，在系统内绘制矢量图，勾勒房型，布置灯具。并将现场的灯具与系统内图纸灯具进行位置匹配。

设置控制场景

*按照区域划分场景；

*根据天气情况和实际的光照度，实现灯具的开、关和调光；

*群调光、分组调光、单调光等多样化调光方案；

*紧急场景；

*会议场景，投影模式等；

设置时间控制

*普通执行方案；

*周执行方案（可设定以周为单位的任意一天或几天为执行日期）；

*节日执行方案（可设定若干节日为执行日期）；

*临时执行方案（设定一年中的某几天为执行日期）；

*执行方案执行方式及优先级可设定，执行方式可自动切换，无需人工干与；

*在每一执行方案的基础上，可设定临时开关灯执行时间。

实时照明监视

地图显示功能

*实时显示大楼、区域照明状态，通过不同颜色予以区别，以达到直观、便捷的效果；

*激活地图上任一设备图标，可显示所选设备有关数据或参数；

*电子地图可平滑浏览；

*能实时直观显示有无开灯回路；

*当系统检测到某个智能照明管理终端有故障报警时，系统将及时标定并显示警告标志；

*显示单灯工作状态；

*可以通过输入编码等信息查询并在地图上定位回路、设备；

组网列表显示功能

*组网内能源计量

*组网内照明状态

*组网内灯具开关状态

*组网内设备运行状态

*组网内动态显示仪表/传感器读数

*组网通讯状态信息

局域网内手动集中控制

系统为管理员提供手动控制功能，包括：

*地图上手动控制开关、亮度、色温等

*手动激活或者关闭照明场景

*可以按照不同层级进行管控，如建筑、楼层、区域、回路、单灯控制

*可以为回路定义分组进行控制

照明与感应/开关联动

系统支持多种传感器，可以根据传感器状态设定照明状态，包括：

*人工触发照明闪烁报警，联动空调等；

*照度联动照明，根据现场亮度调节照明；

设备管理

系统支持丰富的设备管理功能，包括：

*设备盘存；

*设备报修；

*备品备件；

*自动或手动巡测；

*回路、单灯测试；

*维修记录；

故障报警

系统支持多种级别报警管理功能，包括：

*通讯故障（含网络、网关、云平台）；

*设备故障（传感器、开关、单灯）；

*报警方式包括监控软件闪烁提示、APP通知；

*系统记录所有报警信息，并提供分类、分时段、分区、设备、回路等多种查询，可以最少保存1年数据；

数据统计

为提高运维管理效率，实现节能舒适，系统提供了丰富的图形和表格结合方式的报表，并可以导出数据供离线分析，包含如下子功能：

*照明运行报表（人工、自动、场景）

*设备运行时间报表

*区域能耗（需配电表）

*设备（网络）故障统计

*用户操作记录

*报警报表

用户权限设定以及管理

为保证安全使用，系统具有完善的用户权限管理，具体包括：

*基于角色访问控制技术，可设置多种角色，并可以限定角色权限

*用户认证与授权管理

*用户/系统操作日志

App设计

App分为两个

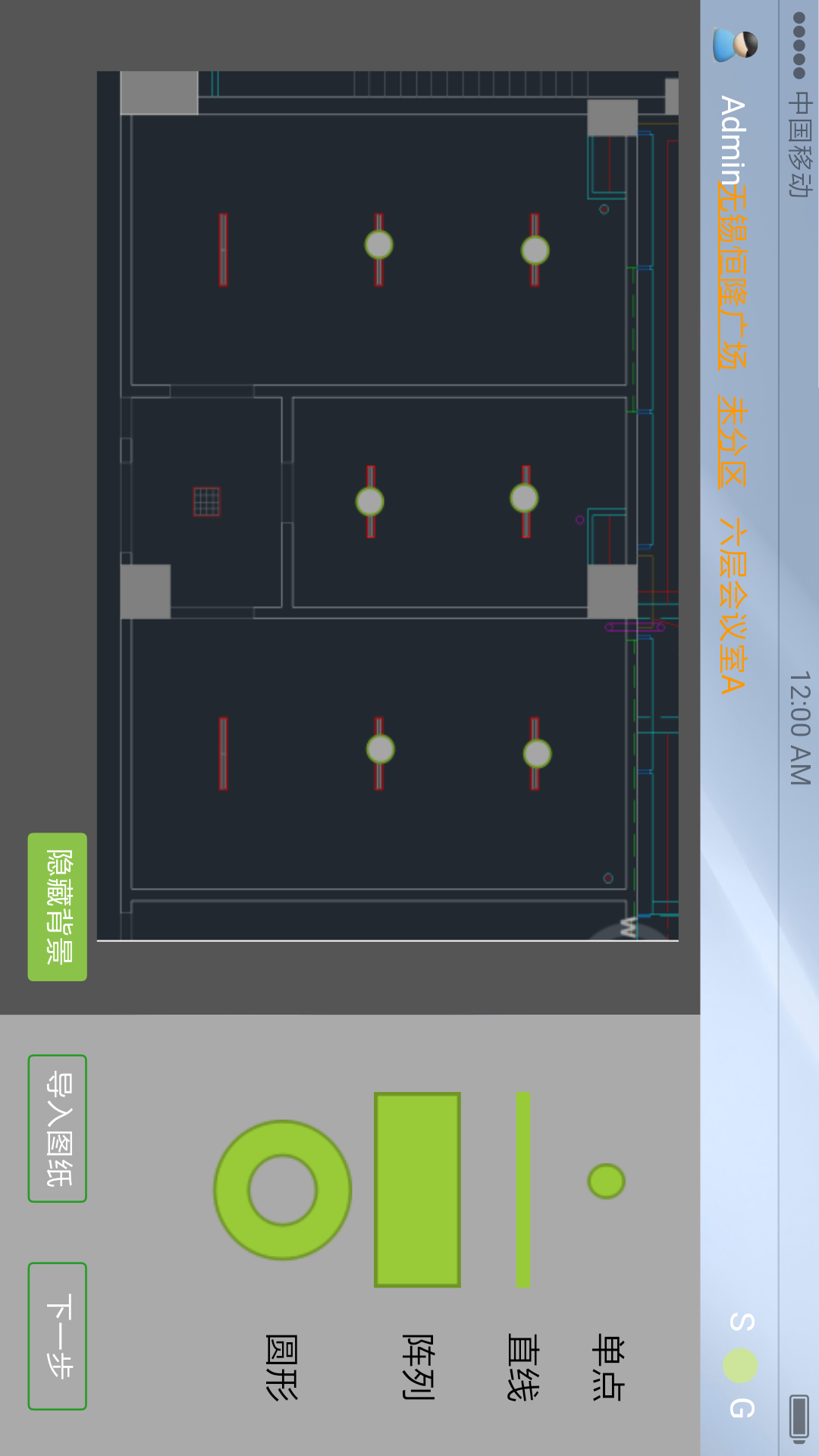

调试App

每个灯具都安装在房间的某个位置。而这个房间和安装的灯具需要在我们的系统体现。因此我们需要在系统里面画房型图，画灯具布置图，更重要的是在系统里面的灯具需要和实际的灯具进行地址匹配，这些工作需要在调试界面里面完成，（进入调试界面需要密码）

使用App

当完成某房间调试后，客户可以进入使用界面，对已经调试好的房间进行灯具进行控制，客户可以操作选择场景，重新编辑场景等功能

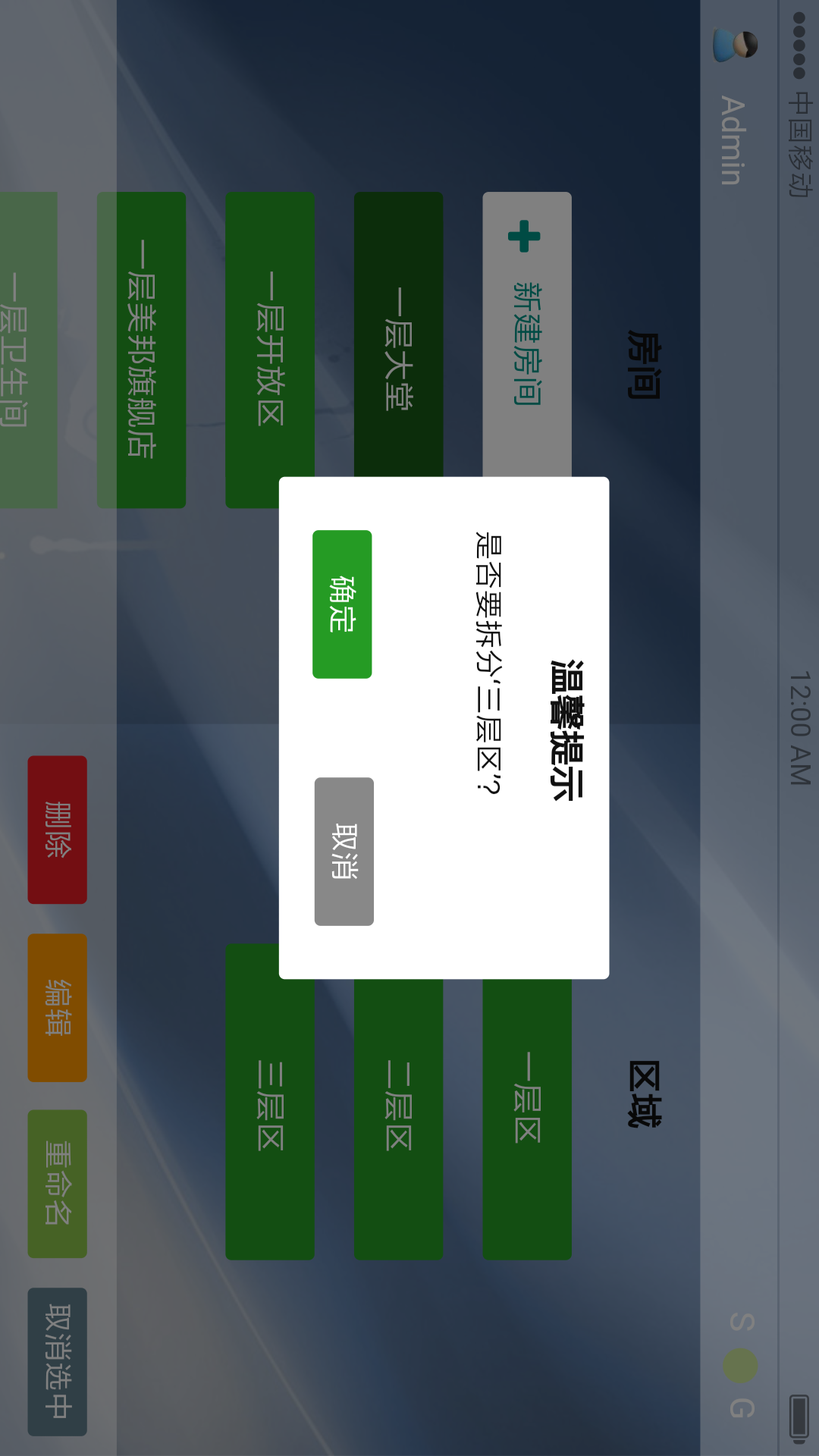

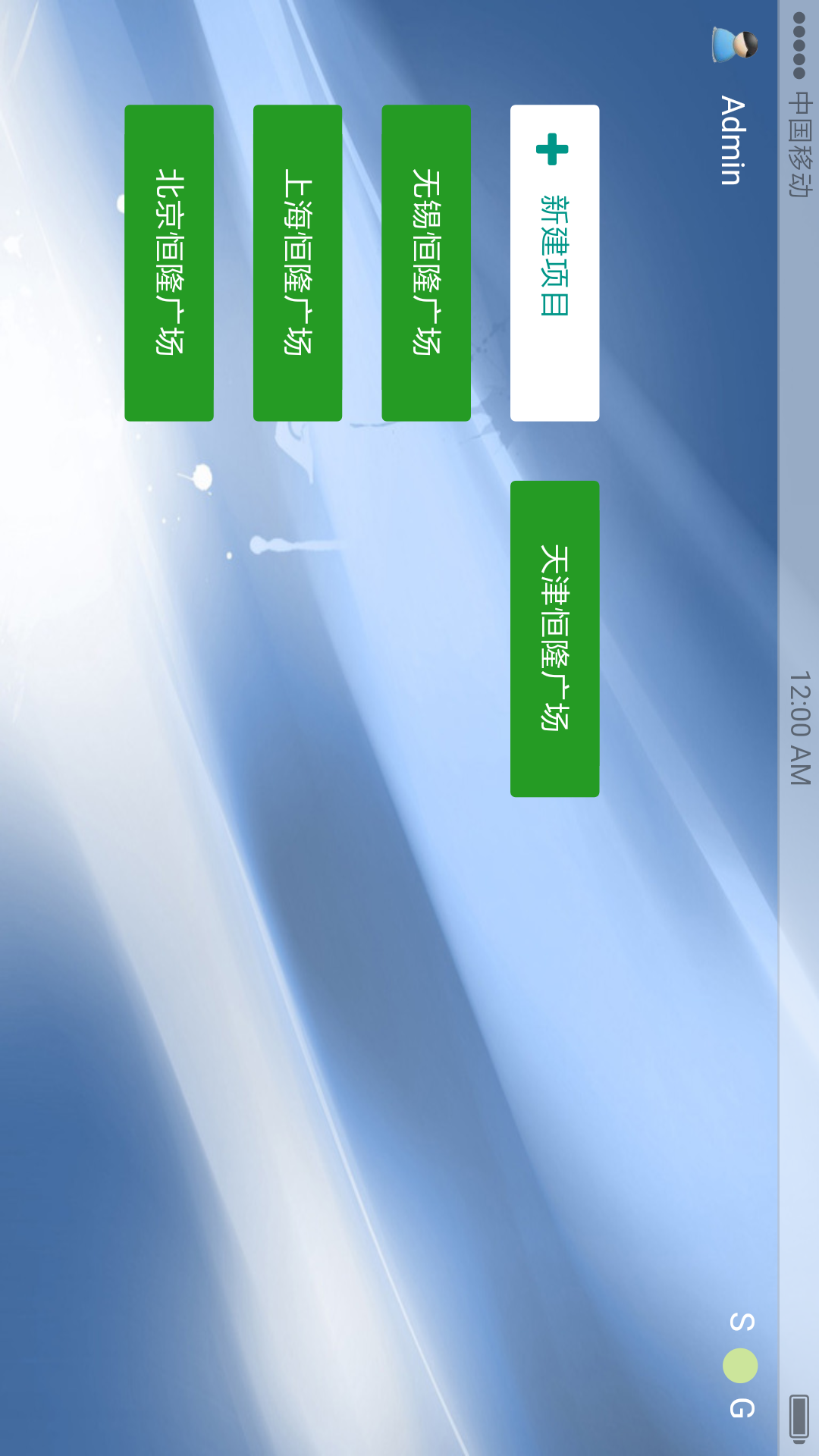

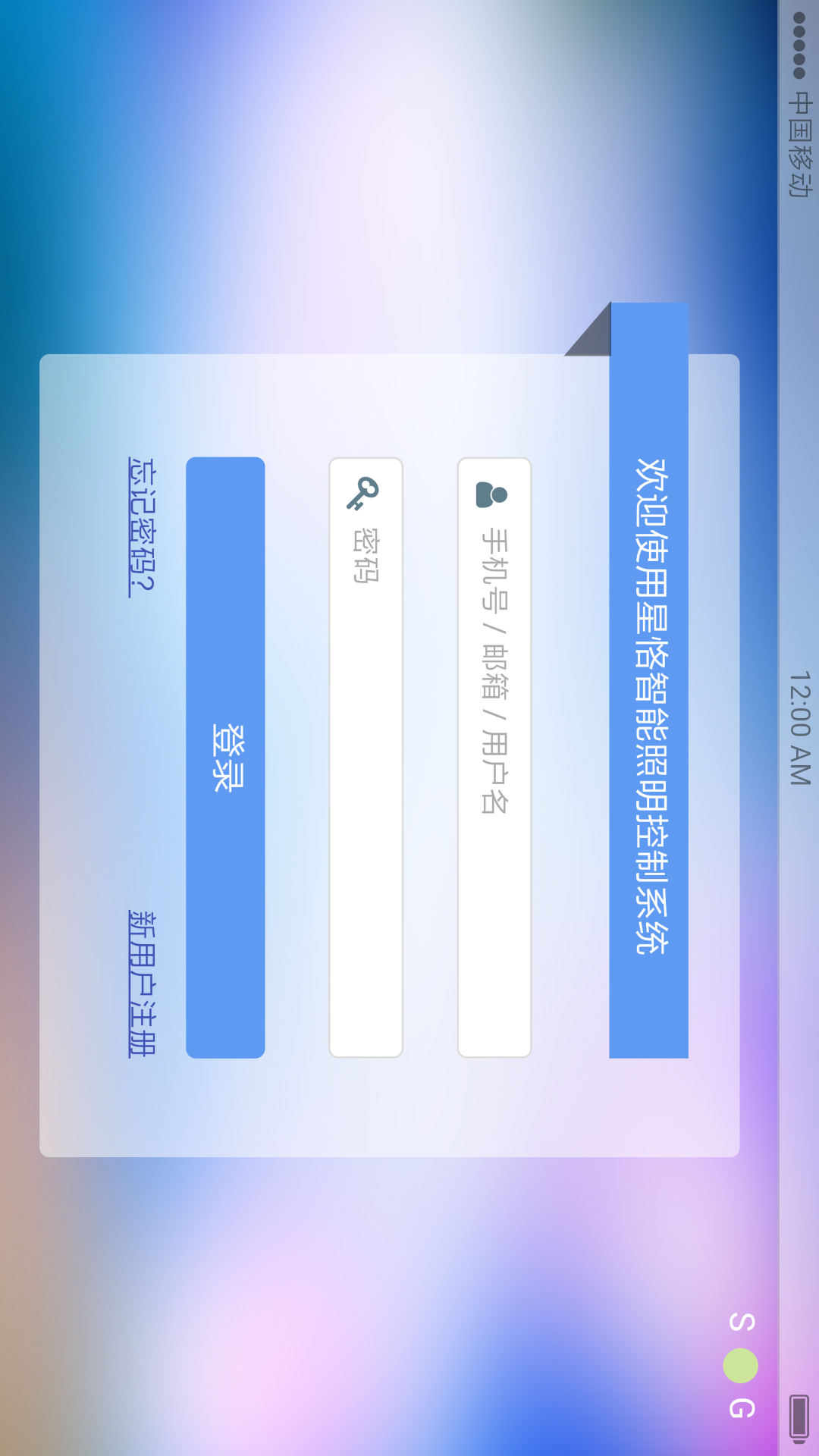

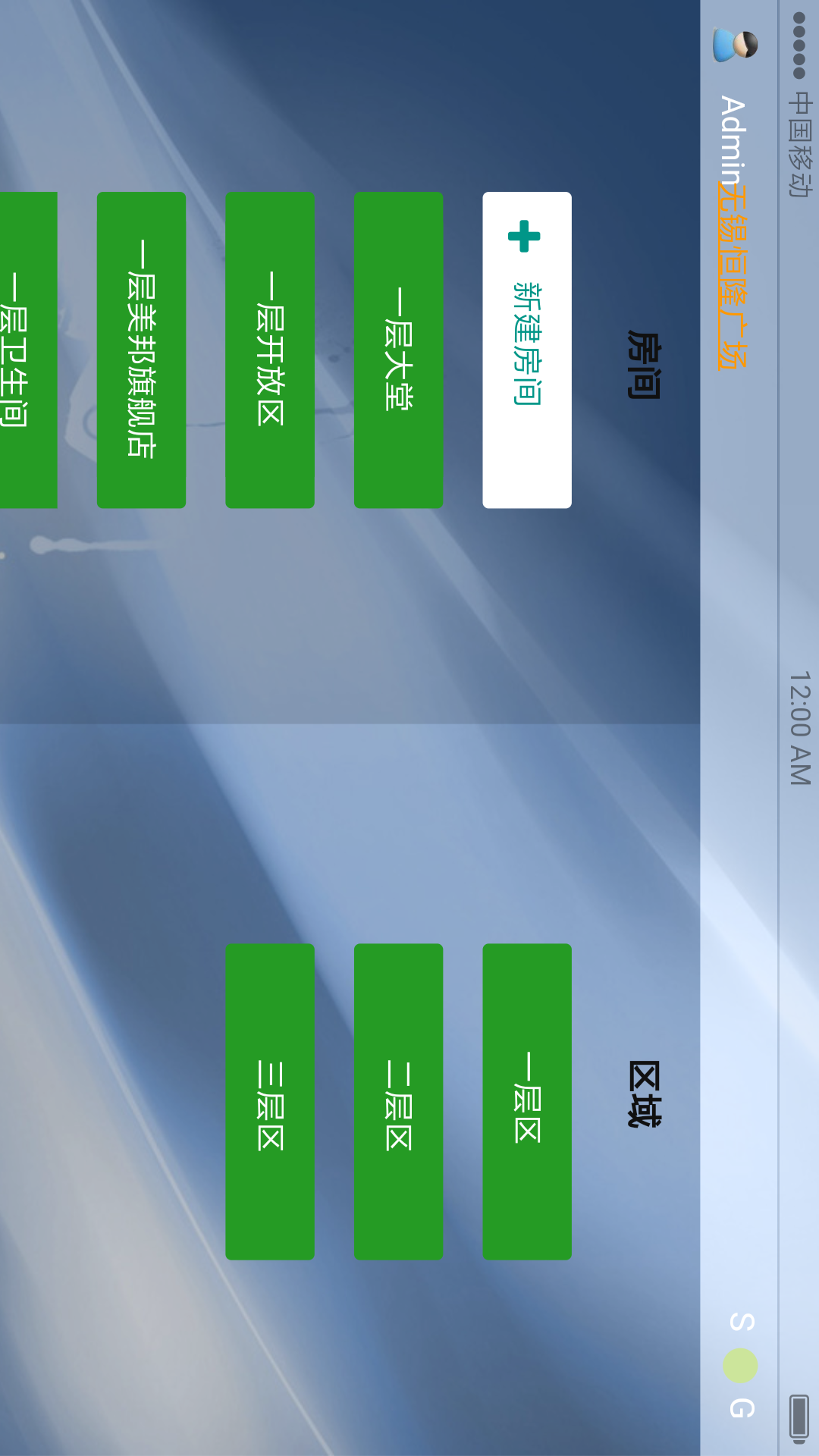

系统展示
